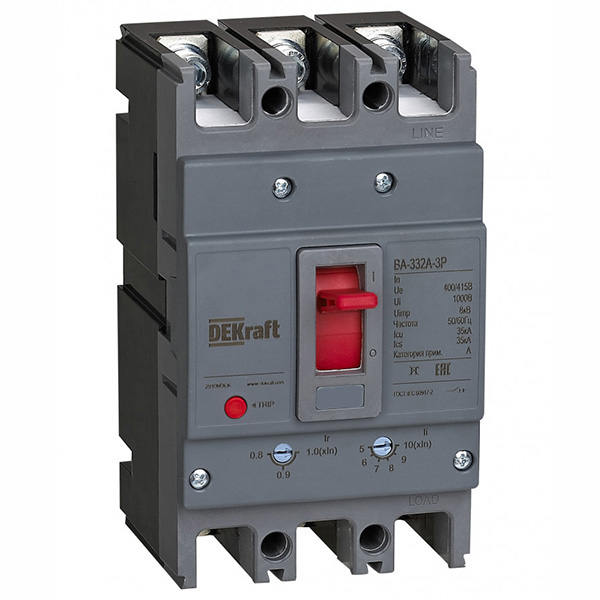

Силовой автоматический выключатель ВА-332А DEKraft 28107DEK (3Р, 125 А, 35 кА)
Автоматические выключатели DEKraft серии ВА-330А в литом корпусе, с регулируемым термомагнитным расцепителем, предназначены для использования в силовых распределительных цепях переменного тока напряжением до 400 / 415 В (50 Гц) для распределения электрической энергии, а также для защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок и токов короткого замыкания.
Устанавливаются в ГРЩ, ячейки ВРУ в качестве вводных, секционных и распределительных аппаратов на энергетических, жилых, промышленных, транспортных и других объектах.
Соответствуют стандарту ГОСТ IEC 60947-2 и регламенту ТР ТС 004.
Преимущества
- Повышенная устойчивость к токам короткого замыкания от 35 до 50 кА - это больше, чем у других автоматов аналогичного класса.
- Возможность регулировки токов срабатывания по перегрузке и токам короткого замыкания.
- Более компактный размер - на 10 - 15 % меньше, по сравнению со многими аналогами, - экономия места в распределительном щите.
- Межфазные перегородки, шестигранный ключ и крепежные элементы в комплекте.
- Межфазные перегородки выполнены из изолирующего материала, а их гибкость позволяет в условиях дефицита пространства более свободно подводить проводники к клеммным зажимам без риска их соприкосновения друг с другом.
- Усовершенствованные зажимные болты обеспечивают более высокую культуру монтажа и надежность соединения.
- Дополнительные аксессуары расширяют функционал автомата (приобретаются отдельно).
- Четкая маркировка основных параметров на передней панели позволяет избежать долгого ознакомления с инструкцией - все основные параметры аппарата вынесены на переднюю панель.
Размеры
| Габаритные размеры, мм | Установочные размеры, мм | ||||||
|---|---|---|---|---|---|---|---|
| L | L1 | L2 | W | W1 | --- | A | B |
| 155 | 98 | 121 | 90 | 30 | --- | 30 | 134 |
| H | H1 | H2 | H3 | H4 | H5 | ||
| 107 | 75 | 20 | 2,6 | 82 | 87 | ||
Принцип действия
- Когда в защищаемой линии возникает перегрузка вследствие подключения к цепи чрезмерной нагрузки (большого количества оборудования, потребляющего электроэнергию), ток перегрузки заставляет биметаллическую пластину изогнуться.
Она, в свою очередь, толкает рычаг, воздействующий на механизм расцепления.
Подвижный контакт отходит от неподвижного, осуществляя защиту линии от перегрузки.
- Когда в защищаемой линии возникает ток короткого замыкания (КЗ), сердечник электромагнитного расцепителя втягивается и тянет за собой рычаг, который воздействует на механизм расцепления.
Подвижный контакт отходит от неподвижного, защищая тем самым линию от воздействия токов КЗ.
Технические характеристики
| Тип изделия | силовой автоматический выключатель |
| Исполнение | стационарное |
| Тип элемента управления | рычажковый (перекидной рычаг) |
| Количество полюсов | 3P |
| Частота сети переменного тока, Гц | 50 |
| Номинальное рабочее напряжение Un, В | 400 / 415 |
| Номинальное напряжение изоляции Ui, В | 800 |
| Номинальный ток In, А | 125 |
| Номинальная предельная наибольшая отключающая способность Icu, кА | 35 |
| Номинальная рабочая наибольшая отключающая способность Ics, кА | 35 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 8 |
| Механическая изностойкость, не менее, механических циклов | 8500 |
| Электрическая износостойкость, не менее, циклов В-О | 1500 |
| Рабочее полоожение | любое |
| Сечение подключаемого провода, кв.мм | 1,5 - 70 |
| Усилие затяжки зажимных винтов, Н*м | 9,5 - 10,5 |
| Тип подключения силовой электрической цепи | болтовое соединение |
| Тип болтов | М8 |
| Температура эксплуатации, °C | -40... +60 |
| Степень защиты от пыли и влаги | IP20 |
